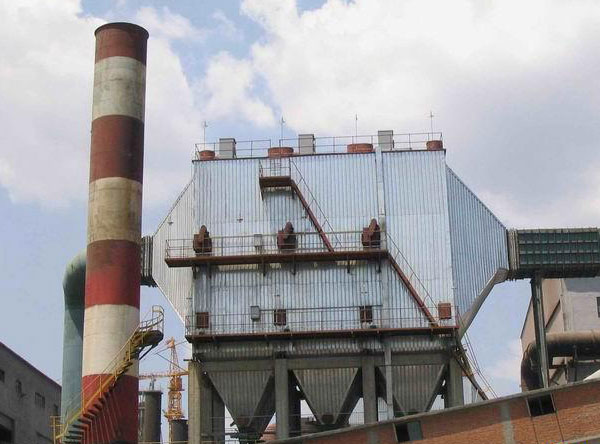

GD系列管极式静电除尘器

GD系列管式静电除尘器采用的管状三电结构：1.相同外形尺寸增加了收尘面积；2、在收尘和电晕之间，增加了均匀电场；3、它可以克服电晕闭塞的反电晕现象发生；

产品详情：

GD系列管式静电除尘器的特点：

1、收尘：收尘是由&26的钢管密集排列而成，安装于短型框架内，所以刚性好，耐受温度高，与外形尺寸的除尘器相比，它的收尘面积大，除尘。

2、电晕线：无论电晕线多长，均由一根钢管构成，中间没有螺栓链接，所以断线故障的发生。

3、放电针：不锈钢材质，铆装于电晕线上，了掉针故障的发生。

4、第三电：是管式静电除尘器特有的设计，它的作用是：

1、在相同外形尺寸下，增加了收尘面积，特别增加了收集带正电荷粉尘的收尘面积，了电晕线肥大的现象。

2、在收尘和电晕之间，增加了均匀电场，从而提高了荷电粉尘的驱进速度，提高了除尘效率。

3、它可以克服电晕闭塞的反电晕现象发生，使除尘器处理粉尘的比电阻扩大到1012 欧姆一厘米左右。

管式静电除尘器中粉尘的比电阻是评价导电性的指标，它对除尘效率有直接的影响。比电阻过低，尘粒难以保持在集尘电上，会导致其重返气流；比电阻过高，到达集尘电的尘粒电荷不易放出，在尘层之间形成电压梯度会产生局部击穿和放电等危险现象。这些情况都会降低除尘的效率。该除尘器的性能主要受粉尘性质、设备构造和烟气流速等三个因素的影响较大，使用时，应格外注意。

管式静电除尘器的安装、调整、维护使用的方便，是中小型企业理想的除尘设备。其采用的管状三电结构，对被捕集粉的适应性为广泛，同时在入口处增设了适当的预荷电电，能用较短的电场达到较高的除尘效率，使整个电场牢固，而且价格较低。

GD系列管式静电除尘器参数表：

内容/ 规格	3IIB	5IIA	5IIB	7.5IIb	10IIC	15IIB	15IIC	18IIB	20IIB	30IIB	40IIC
一、形式	带有辅助电、管状、阳、鱼刺形放电的卧式器
1、段面积m2	3	5	5	7.5	10	14.3	14.3	17.5	20	30	40
2、烟气处理量m3/h	6480-10800	10800-14400	10800-21600	16200-32400	21600-43200	32400-64800	32400-64800	50400-81900	57600-86400	86400-140400	115200-187200
3、电场风速m/s	0.6-1.0	0.6-0.8	0.6-1.2	0.6-1.2	0.6-1.2	0.6-1.2	0.6-1.2	0.8-1.3	0.8-1.2	0.8-1.3	0.8-1.3
4、正负间距mm	125	125	125	125	150	150	175	180	180	180	190
5、集尘总面积m2	280	172	334	362	445	720	690	1648	1146	1484	1738
6、集尘析打方式	浮动拔叉周期可调振打系统
7、电晕振打方式	浮动拔叉周期可调振打系统
8、电晕线形式	鱼刺线
9、电场内烟气压力mmH2O	-250
10、阻力mm.H2O	＜20	＜20	＜20	＜20	＜20	＜30	＜30	＜30	＜30	＜30	＜30
11、气体允许高温度℃	300
12、设计效率%	99
13、硅整流装置容量（A/KV）	0.1/60	0.1/60	0.1/60	0.2/60	0.2/60	0.2/60	0.2/60	0.4/72	0.4/72	0.4/72	0.7/80
14、硅整流装置数量（台）	2	1	2	2	2	2	2	3	2	2	2
二、阳振打用电动机组数量	2	1	2	2	2	2	2	6	2	2	2
三、阴振打用电动机组数量	2	1	2	2	2	2	2	6	2	2	2
四、给料机用减速电机数量	2	1	2	2	2	2	2	3	2	2	2
五、设备总重（T）	18	18	24	34	40	49	118	73	95	130	115
