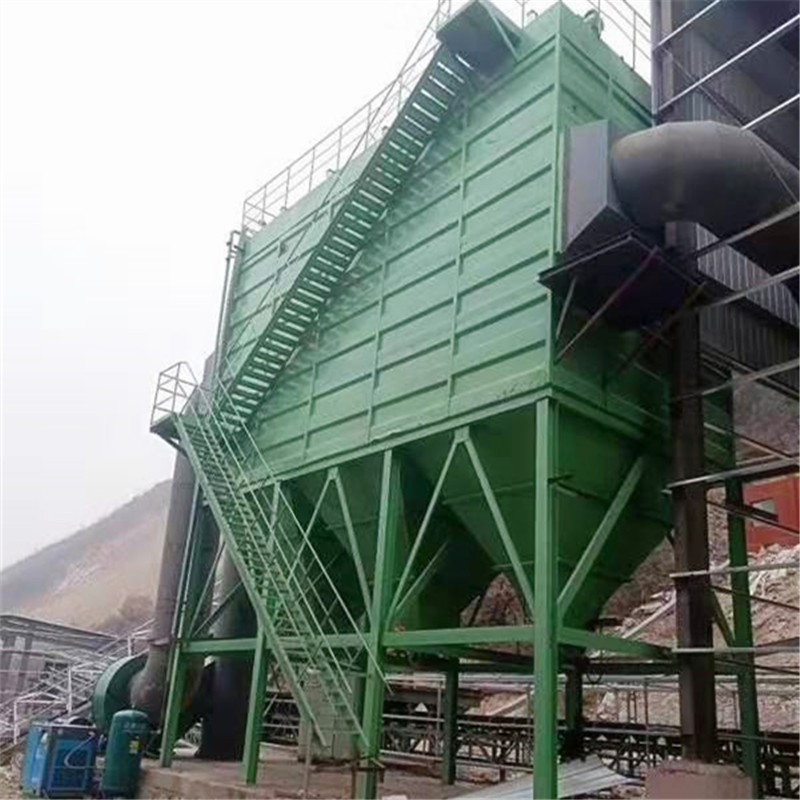

40吨锅炉除尘器设计方案

发布时间：2021-12-27 作者：硕德环保

40吨锅炉除尘器采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰，除尘，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定，经济效益好。

40吨锅炉布袋除尘器的结构及工作原理

除尘器由上箱体、中箱体、灰斗、灰斗加热器(用户根据需求可选用)、进出风系统、滤袋组件、喷吹装置、离线阀、清堵空气炮、保护系统、控制系统等组成。含尘烟气进入总烟道前，首先须进行温度检测，确定烟气是否超温或接近露点，当烟气超温，自控系统会自动打开旁路阀。当烟气温度正常时，则由总烟道经扩散装置均匀分配到各除尘单元中。为滤袋的使用寿命，在布袋除尘区前增设了导流板，阻隔粗颗粒烟尘预处理及均风设施，利用惯性原理将烟尘中的粗颗粒先去除，减少粗颗粒烟尘对布袋的冲刷，同时对预除尘前后的烟气进行均匀化处理，减少灰斗中贮灰的二次扬灰及增强进入布袋除尘区烟气分布的均匀性，布袋局部区域损坏的可能性。根据贵公司工况，此次布袋除尘器除尘形式为外滤式，均匀分布的烟气由滤袋外侧进入滤袋内，通过前面所述的筛分、惯性、黏附、扩散等作用对烟气进行除尘，烟尘被滤袋捕集。由于我公司采用小口径悬挂式布袋，在正常运行中，布袋随锅炉燃烧工况的变化，存在的抖动，较大颗粒的烟尘在布袋小范围的抖动中会自动落入灰斗中，这样可以延长清灰周期，运行的稳定性。洁净烟气从滤袋外进入上箱体，经过转换阀排出。为布袋在运行中不吸瘪，布袋垂直，抖动不至于过大，在袋内设置了结构圆型弹簧笼骨，使布袋在除尘、清灰全过程始终保持正确的姿态。

随着除尘工况的进行，布袋吸附的粉尘量逐渐增加，当粉尘吸附到程度后，阻力增加到预定值，此时就需要清灰。转换阀自动关某室，该室处于停用状态，我们称之为离线清灰。

该室离线后，自动控制系统启动喷吹系统，对整室进行喷吹清灰，喷吹时大量的干净出空气带动了少量的洁净烟气在时间内进入除尘器箱体室，产生冲击波，使得布袋在短时间内急剧的收缩大，晃动，由于除尘器为负压，又收缩，灰尘下落灰斗，周而复始工作。

40吨锅炉除尘器过滤流程

含尘气体由导流管进入各单元灰斗，在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗，其余粉尘随气流进入中箱体过滤区，过滤后的清净气体透过滤袋，经上箱体、提升阀、排风管排出。随着过滤的进行，当滤袋表面粉尘聚集达到量时，由清灰控制装置按设定的程序关闭提升阀，打开电磁脉冲阀喷吹，抖落滤袋上的粉尘，落入灰斗经卸灰阀排出。

40吨锅炉除尘器特点

1、预涂灰除尘滤袋次投入运行前要进行预涂灰，退出运行时间较长时需要再涂灰，以便建立表面滤床，减小油类或其他物质对滤袋的污染。

2、旁路系统的运行在启动点火或投油稳燃工况下，应投入旁路系统运行，避免滤袋受到油污染。当有煤层投入燃烧后应退出旁路系统，投入除尘器运行，避免引风机叶片磨损和排放污染。.

4、锅炉燃烧工况的调整和排烟温度监视应加强对锅炉燃烧工况和排烟温度的监视，避免因燃烧工况不正常，或排烟温度高造成高温烟气进入除尘器。对于因燃烧工况劣化出现的排烟温度降低也应及时检查和调整（一般不得低于120度，以免出现结露现象）。

40吨锅炉除尘器参数

处理风量：120000m³/h

过滤面积：2520㎡

气布比：0.8m³/㎡/min

排放浓度：≤30mg

布袋数量：840条

布袋型号：165x6000

脉冲电磁阀数量：60
